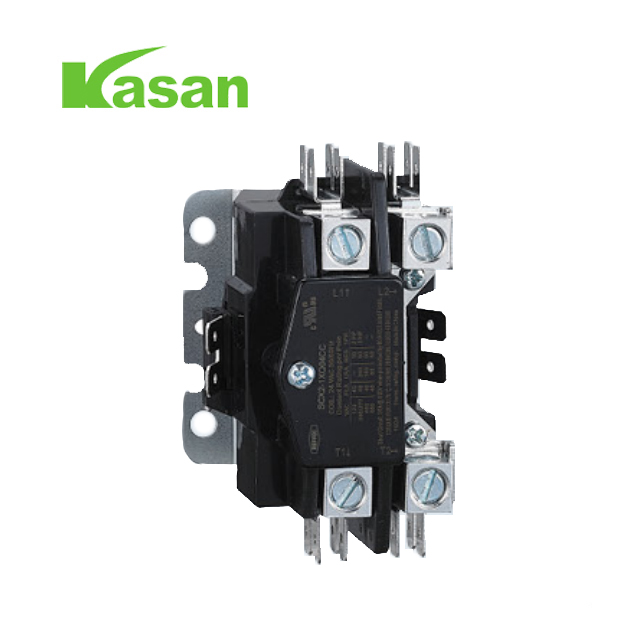

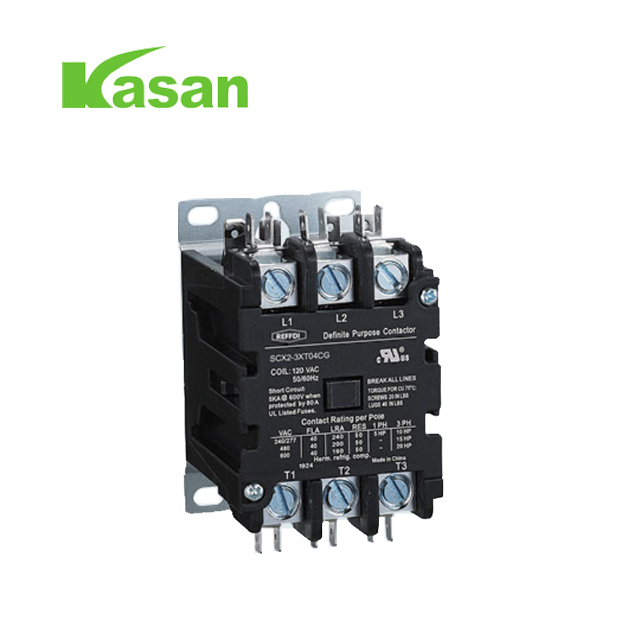

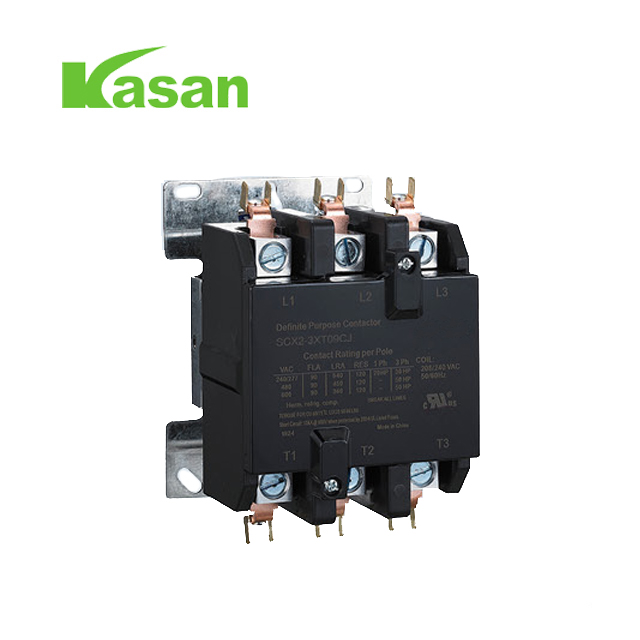

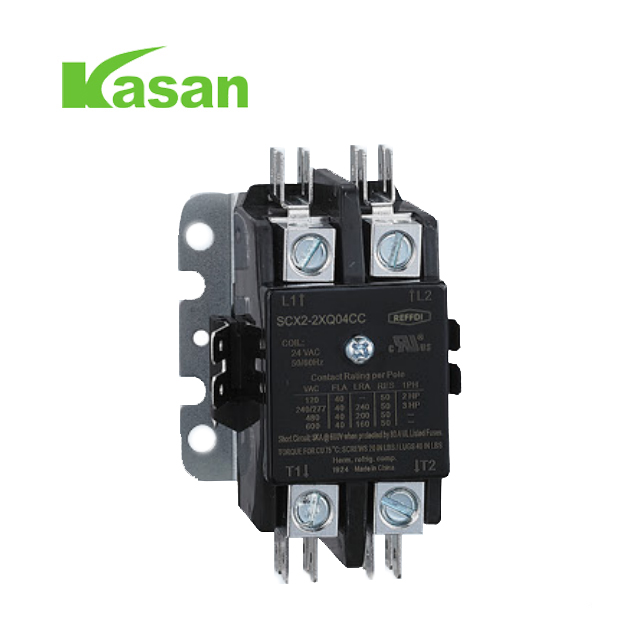

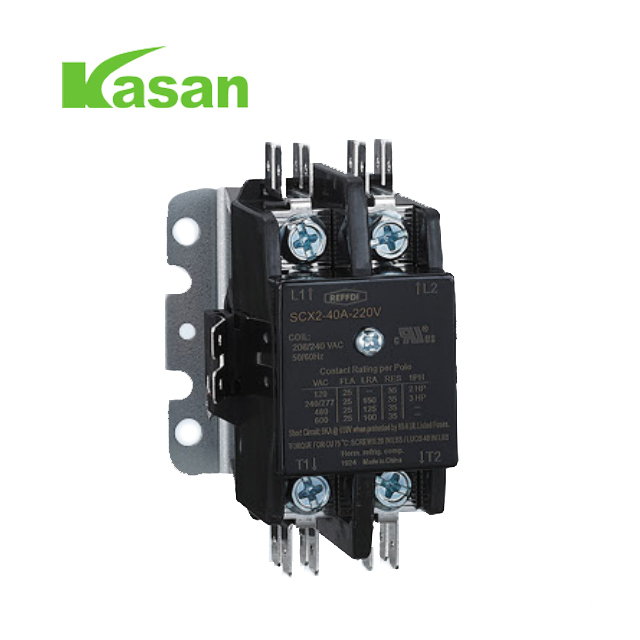

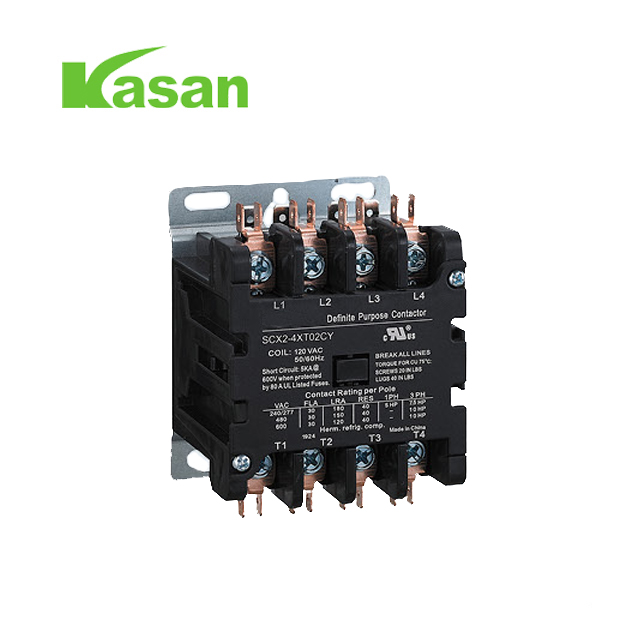

Klimatizační 1P magnetické elektrické AC 220V stykače

Rozsah použití

Stykače řady SCX2 s určitým účelem jsou vhodné pro komerční aplikace včetně klimatizací, chlazení, odporového vytápění. osvětlení a mnoho dalších instalací, kde je potřeba levný a vysoce výkonný stykač. Tato zařízení nabízejí flexibilitu a jsou navržena tak, aby splnila nebo překonala

elektrické a mechanické požadavky definované standardem UL/CSA pro stykače s určitým účelem.

Jmenovité hodnoty elektrických kontaktů: 20A-90A

jmenovité hodnoty elektrické cívky: 24-60oV

životnost, možnosti 100 000 a 250 000 cyklů.

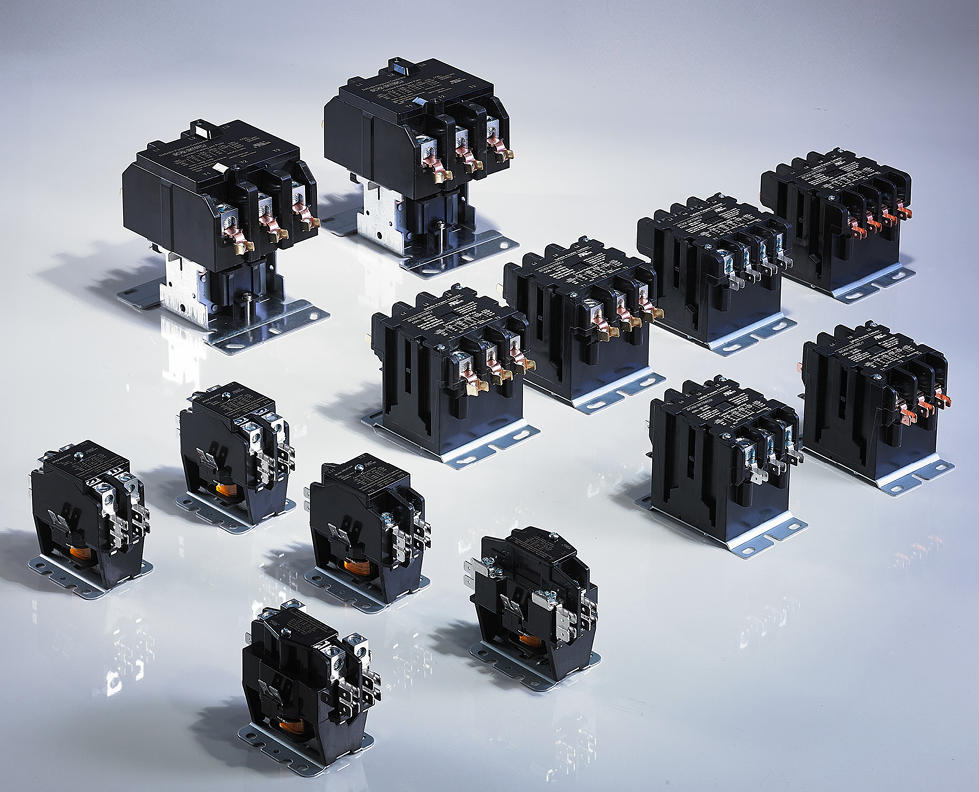

Možnosti: 1, 2, 3, 4 pól se hodí pro cívky 24, 120, 240 a 480 V AC široký rozsah šroubů s elektrickými parametry,

připojení krabice nebo přítlačné desky Montážní základna NEMA.

Sady koncových spínačů NO/NC.

Terinace 10-32 cre 20, 25 a 30 FLA modely

Box Lug-40, 50, 60, 75 a 90 modely FLA

Teplotní rozsah: - 40 ° F až + 150 ° F / - 40 ° C až + 65 ° C

Poznámka:

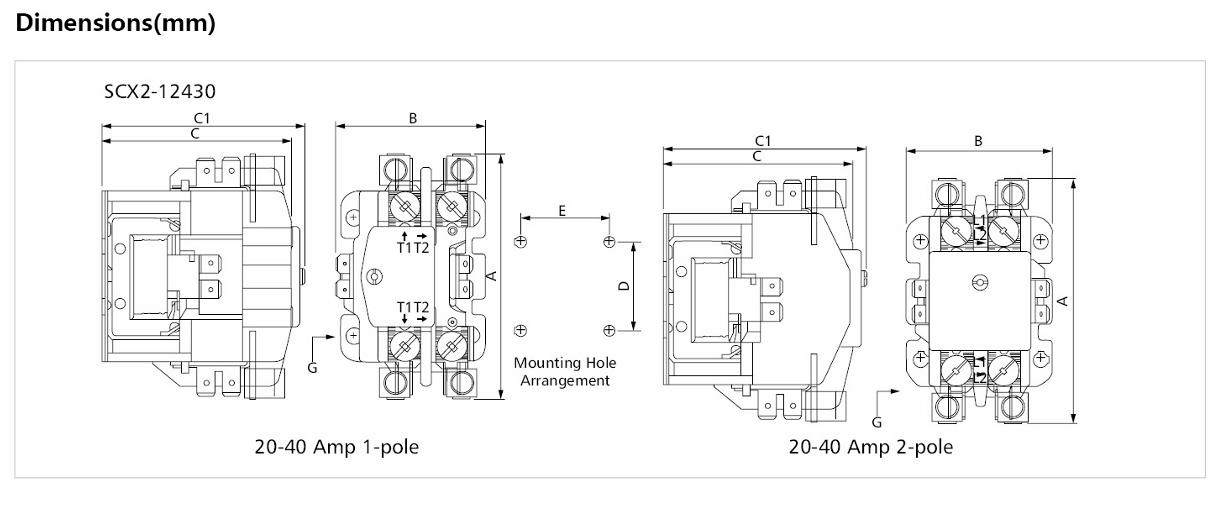

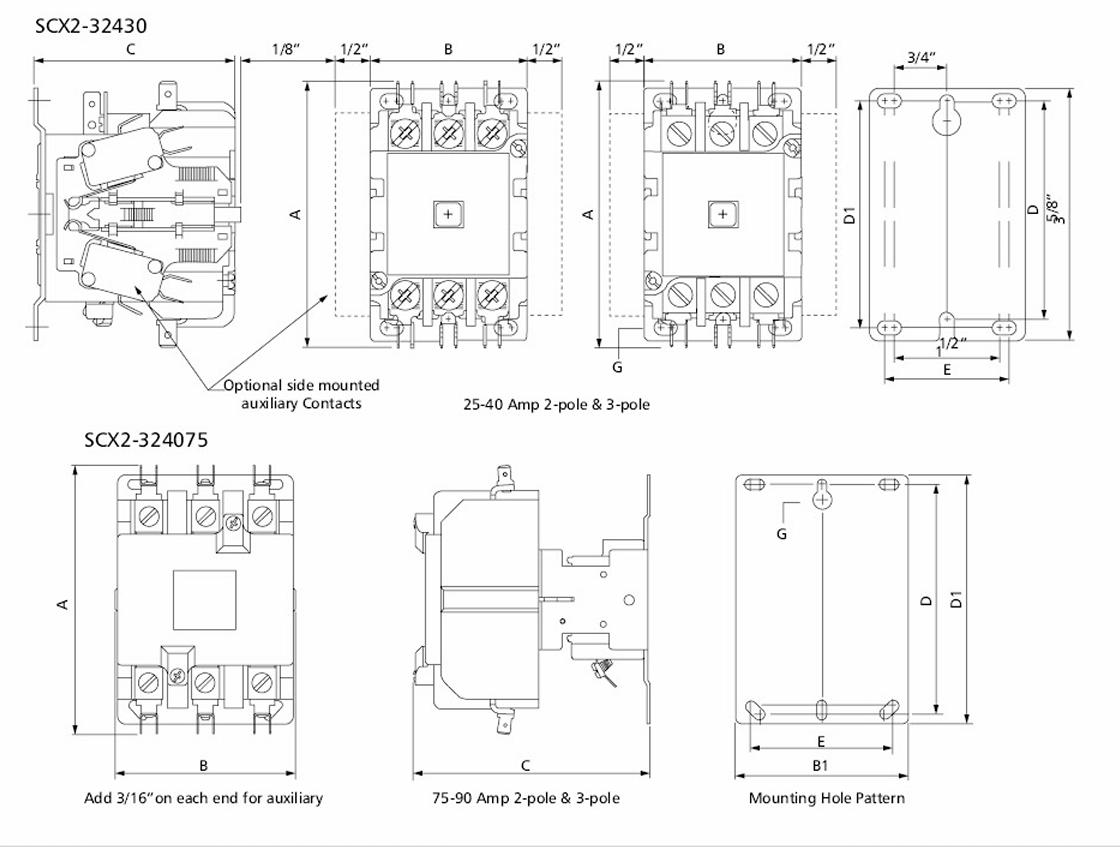

1.Tolerance kabelového konektoru bez specifikovaných rozměrů musí být v souladu s 0,2 mm.2.Utahovací moment šroubu hlavního obvodu pro jmenovitý proud 20-40FLA Produkty 182 pólů: ŠROUBY 22 IN-LBS/LUGS 40 IN-LBSMUtahovací moment šroubů hlavního obvodu pro jmenovitý proud 20-40FLA 384 384FLA5 produkty pro šroubování:0LB5in obvod IN-0LBa pro blokování IN-0LB moment pro jmenovitý proud 75-90FLA produkty: 50 IN-LBS

Utahovací moment šroubu pomocného modulu: 10 IN-LBSCoil šroubu šroubu pro jmenovitý proud 20-90FLA produkty: 10 IN-LBS3. Rychloupínací zásuvková svorka musí odpovídat standardu IEC60760 a zajistit spolehlivé spojení mezi svorkou a vložkou, pokud je použita kabeláž vložky.
